Stavebné puzdro JAP 702 AKTIVE STANDARD jednokrídlové 700 mm (1970/2100 mm x 125 mm) - Murivo

Stavebné Puzdro JAP AKTIVE STANDARD – Jednokrídlové – Murovaná stena

Stavebné puzdro JAP AKTIVE STANDARD (bezobložkové – zvarané) pre jednokrídlové posuvné dvere do murovanej steny o šírke prechodu 700 mm a výškach 1970 mm alebo 2100 mm.

Puzdro je vyrobené z pozinkovaného plechu a hliníkových profilov a je vhodné pre dvere drevené alebo sklenené (do max hmotnosti 90 kg) – je potrebné objednať aj montážny balíček na zavesenie dverného krídla.

Pohybový mechanizmus je veľmi tichý a je osadený do špeciálnej hliníkovej lišty. Horná kolajnica je odoberateľná.

Z ponuky je možné výbrať aj tichý doraz (tlmič nárazu dverí):

• Doraz EMOTIVE a AKTIVE

POZOR: Stavebný otvor je potrebné vybaviť prekladom, kedže púzdro nie je schopné niesť zaťaženie.

Príslušenstvo pre drevené dvere (príplatok)

• 2 x hliníková rakvička

• 1 x vodiaci tŕň

• 2 x vozíček

• 2 x doraz

• 1 x záslepka

• 2 x plastová rakvička

Príslušenstvo pre sklenené dvere (príplatok)

• 2 x vymedzovací profil

• 1 x vodiaci tŕň s kefkami

• 2 x vozíček

• 2 x doraz

• 1 x záslepka

• 2 x kryt Vetro 22

• 2 x Vetro 22

• 2 x krycí profil Vetro 22

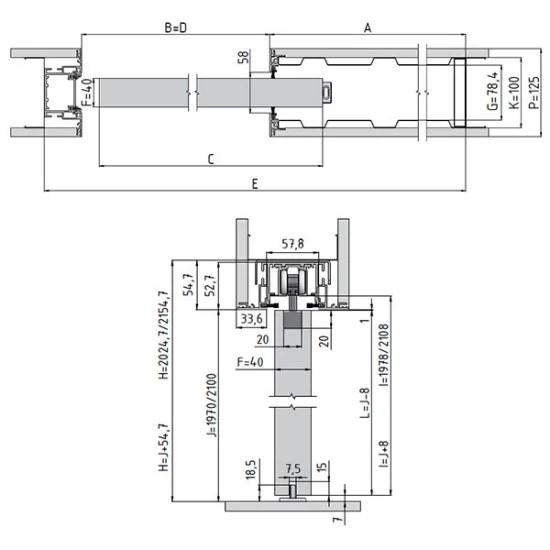

Vysvetlivky k obrázku

A Šírka plechovej kapsy

B Šírka priechodu po inštalácii stavebného puzdra

C Štandardná šírka dverného krídla

D Šírka čistého priechodu po osadení obložiek

E Celková šírka stavebného puzdra

F Maximálna hrúbka dverného krídla

G Vnútorný rozmer puzdra

H Celková výška stavebného puzdra

I Výška podlaha – koľajnica (kontrola osadenia na

dokončenú podlahu)

J Výška čistého priechodu po osadení obložiek

K Vonkajší rozmer stavebného puzdra

L Štandardná výška dverného krídla

P Minimálna hrúbka dokončenej priečky
